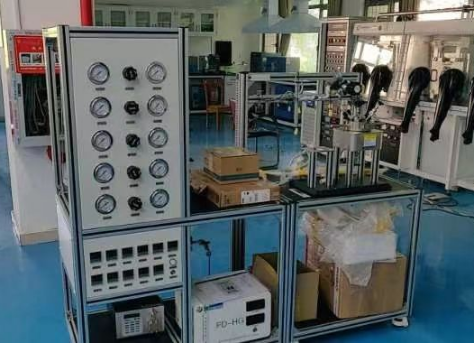

氣固光熱耦合催化反應系統

UC120氣固光熱耦合催化反應系統主要有以下特點：

1、采用國際標準工藝流程設計；

2、整套裝置管路和閥門均采用耐高溫和耐腐蝕性能良好的316L 不銹鋼材質；

3、裝置配置五路氣路進料（氬氣、氫氣、一氧化碳、二氧化碳、甲烷）系統，質量流量控制計：氬氣質量流量控制計量程0.1-100.0ml/min，氫氣、一氧化碳、二氧化碳、甲烷此四路質量流量控制計量程0.01-30.00ml/min，并帶有控制功能。每路氣路經過濾器過濾，減壓閥穩壓后通過質量流量控制計控制在目標流量下經緩沖罐混合后進入反應釜反應，每路進氣管線在質量流量計處均設計有旁路保護管線；

4、整套裝置的反應釜主體材質采用耐高溫和耐腐蝕性能良好的316L 不銹鋼，釜蓋配40mm可視直徑藍寶石視窗、釜內測溫K型熱電偶，壓力表與壓力變送器及壓力爆破閥，針閥與備用堵頭；釜底配針閥，設計溫度250℃，設計壓力5Mpa，溫控精度±1℃，反應釜有效容積120ml；

5、整套裝置的尾氣采用高精度壓力表加背壓閥來保證系統壓力穩定在目標壓力下；

6、裝置控制系統,世森朗MRSC-V1.06系統，可實現儀表與計算機聯合控制與分開控制；

7、裝置控溫部分，反應釜進出口配置溫度伴熱帶，溫度范圍室溫-300℃；反應釜配置高溫加熱模塊，環式不銹鋼加熱爐，溫度范圍室溫-300℃，加熱均勻，無溫沖，溫控儀表采用AI人工智能MRSCPID調節，具備自整定（AT）功能；

8、保證系統流量、溫度、壓力等控制系統匹配性良好，滿足催化反應實驗要求；

9、實驗裝置能夠實現不同工藝條件下催化劑活性的評價；能夠滿足同種催化劑不同工藝的工藝條件的研究。反應系統內接觸反應原料的部分保證在290℃，11Mpa 壓力條件下不會與還原性氣體和氧化性氣體反應；

10、氣固光熱耦合催化反應系統框架設計采用國際化標準的鋁合金型材搭建而成，外形美觀、大方，操作方便；本系統配置超溫報警，超壓報警和超高溫斷電保護的多級關聯的保護系統，確保裝置系統的設備和操作人員的安全。目標為貴方組建一套高質量、高水平并適合于不同反應條件和反應原料的固光熱耦合催化反應系統實驗裝置。
